Una guida completa alla scelta dei sistemi per camere bianche

Livello di pulizia: il primo punto di ancoraggio della selezione

Tutti i progetti di sistemi per camere bianche ruotano attorno ai livelli di pulizia. La norma ISO 14644-1:2025 classifica la pulizia dalla Classe ISO 1 alla Classe ISO 9. La pratica ingegneristica domestica utilizza comunemente la terminologia Classe 100, Classe 1.000, Classe 10.000 e Classe 100.000. Livelli più elevati richiedono un controllo più rigoroso delle particelle, con costi di costruzione e consumo energetico in aumento esponenziale.

Evitare una "progettazione eccessiva" durante la selezione. Un'azienda farmaceutica ha costruito una zona ausiliaria di grado C secondo gli standard di grado B, ottenendo così... consumo energetico annuo in aumento di circa il 35% , e periodo di rimborso che si estende di 2,8 anni. L’approccio razionale è: progettare le zone centrali del processo secondo i requisiti più elevati, ridurre le zone ausiliarie e prevenire il riflusso della contaminazione attraverso gradienti di pressione differenziale (zona centrale ≥10Pa , camera di equilibrio ≥10Pa , corridoio ≥10Pa ).

Costruzione modulare e tradizionale: la selezione della modalità determina il costo del ciclo di vita

Questa è la decisione strutturale più critica nella selezione del 2026. Le camere bianche modulari utilizzano pannelli a parete, soffitti e unità FFU prefabbricati per l'assemblaggio in loco, mentre la modalità tradizionale prevede la saldatura in loco delle strutture, l'installazione di condutture e filtri ad alta efficienza.

I principali vantaggi delle soluzioni modulari risiedono nella scalabilità e nei tempi di costruzione ridotti. I dati di misurazione del settore mostrano che le modalità modulari possono ridurre i tempi medi di costruzione di oltre il 30% e sostenere la futura "rimozione dei muri per l'espansione", particolarmente adatta per strutture affittate o imprese con capacità incerta. Per quanto riguarda i costi operativi, grazie alle apparecchiature ad alta efficienza per il risparmio energetico e ai sistemi di controllo di gruppo intelligenti, il consumo energetico può essere ridotto del 20%-40% rispetto alle soluzioni tradizionali.

Tuttavia, la modularità non è universalmente applicabile. Quando l'area supera i 500 metri quadrati o coinvolge tubazioni di processo complesse, la modalità di appalto generale EPC tradizionale dell'ingegneria di purificazione delle opere civili offre vantaggi in termini di resistenza strutturale e disposizione completa delle tubazioni. Un nuovo progetto di batteria energetica ha misurato che un 800 mq Il costo complessivo della soluzione modulare era in realtà superiore del 18% rispetto a quello tradizionale, poiché i costi di rinforzo strutturale dello spazio di grandi dimensioni compensavano i vantaggi della prefabbricazione.

Selezione dell'attrezzatura principale: logica di corrispondenza per FFU, filtri e strutture dell'involucro

Le prestazioni del sistema della camera bianca sono determinate dalla trinità del "sistema di controllo automatico HVAC per la purificazione della struttura dell'involucro": ogni singolo punto debole degraderà l'efficacia complessiva.

Tenuta all'aria della struttura dell'involucro: la prima linea di difesa per la pulizia

La norma GB/T 29468-2024 "Pannelli sandwich per strutture per camere bianche" implementata nel 2026 ha chiarito gli indicatori obbligatori per la classificazione al fuoco del materiale centrale, la resistenza alla corrosione del rivestimento superficiale e altri requisiti rigidi. Durante la selezione, i fornitori dovrebbero essere tenuti a fornire rapporti sui test di tenuta all'aria dei pannelli: la perdita d'aria tra i giunti è la causa principale della non conformità in termini di pulizia. Il progetto di una fabbrica di elettronica ha utilizzato profili di alluminio non standard per la giunzione, ottenendo conteggi di particelle nelle zone di Classe ISO 5 superando gli standard di 2,3 volte , richiedendo 47 giorni per rilavorazione per sostituire le guarnizioni di tenuta e regolare la pressione differenziale.

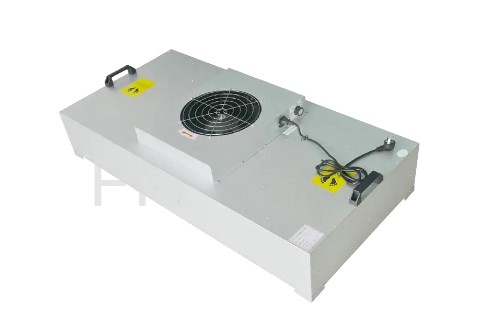

Parametri chiave di selezione FFU

La selezione della FFU (Fan Filter Unit) richiede attenzione a tre parametri fondamentali:

• Durata della ventola: i ventilatori centrifughi ad azionamento diretto di qualità possono raggiungere oltre 50.000 ore
• Livello di rumore: zona di lavoro ≤65dB(A)
• Intervallo di regolazione della velocità: la regolazione continua della velocità si adatta alle diverse condizioni di capacità

Le linee di produzione di semiconduttori utilizzano comunemente soffitti a copertura totale FFU per creare un flusso unidirezionale, mentre le zone farmaceutiche di grado C possono utilizzare combinazioni di cappe a flusso laminare locale con flusso non unidirezionale, ridurre del 30% l’approvvigionamento di FFU .

Strategia di configurazione del filtro in tre fasi

La configurazione del filtro segue la filtrazione a tre stadi "primaria con efficienza medio-alta/altissima". Un malinteso fondamentale è trascurare la capacità di trattenere la polvere del filtro primario: quando la capacità è insufficiente, i filtri a media e alta efficienza si intasano prematuramente, provocando un aumento della resistenza del sistema e un picco del consumo di energia. Raccomandazioni:

1. Primario: filtri a pannello di grado G4 (capacità di trattenere la polvere ≥500 g )
2. Medio: filtri tascabili di grado F8
3. Filtri terminali ad alta efficienza (grado H13-H14) con ≥99,99% efficienza per particelle ≥0,3μm

Aggiornamenti di conformità al 2026 che devono essere affrontati nella selezione

Il periodo 2025-2026 è un periodo di intensi aggiornamenti degli standard per le camere bianche. Ignorare le seguenti nuove normative durante la selezione può portare alla mancata accettazione o alla non conformità operativa:

• GB/T 33556.1-2025 (In vigore dal 1° maggio 2026): specifiche applicative per le camere bianche ospedaliere, rafforzamento dei requisiti di monitoraggio online della pressione differenziale del reparto di isolamento a pressione negativa e della sala operatoria
• GB/T 47162-2026 (In vigore dal 1° settembre 2026): requisiti tecnici generali per le porte delle camere bianche, primi indicatori quantitativi standard nazionali per l'ermeticità dei pannelli delle porte, la durabilità delle guarnizioni e l'anticondensa della finestra di osservazione
• GB/T46376-2025 (In vigore dal 1° maggio 2026): standard di servizio per il funzionamento e la manutenzione delle camere bianche, che richiedono registrazioni di O&M dell'intero ciclo di vita con tracciabilità per la sostituzione del filtro, la calibrazione della pressione differenziale e altre operazioni
• GB 50073-2013 2025 Revisione parziale: Nuove linee guida per la progettazione di laboratori per camere bianche di alta qualità per semiconduttori, oltre a requisiti di progettazione per il risparmio energetico e di controllo delle emissioni di carbonio

Lista di controllo per la decisione di selezione: evitare le insidie ​​comuni

Prima di finalizzare la soluzione, utilizzare la seguente lista di controllo per la verifica articolo per articolo:

Sistema per camere bianche la selezione è essenzialmente un equilibrio tra "requisiti del processo - quadro di conformità - costo del ciclo di vita". La tendenza del 2026 mostra che il modello grezzo di perseguire semplicemente un’elevata pulizia è stato eliminato, sostituito da una progettazione precisa basata sulla simulazione digitale (simulazione del flusso d’aria BIM CFD), modalità di costruzione che integrano profondamente modularizzazione e intelligenza e una gestione della conformità dell’intero ciclo di vita che copre progettazione-costruzione-operazione. Nella scelta, le imprese dovrebbero dare priorità alla valutazione se i fornitori di servizi possiedono capacità di integrazione multistandard e know-how del settore, piuttosto che limitarsi a confrontare i preventivi iniziali.

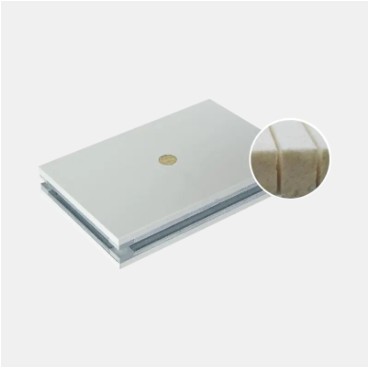

Come scegliere Pannelli per i sistemi elettronici per camere bianche senza polvere?

Quando si scelgono i pannelli per camere bianche per un'officina elettronica priva di polvere, la chiave non è semplicemente scegliere il materiale più costoso. La scelta giusta dipende da livello di pulizia, condizioni di umidità, resistenza al fuoco, requisiti antistatici e frequenza di manutenzione . Per la maggior parte dei progetti di produzione elettronica, i pannelli in lana di roccia realizzati a macchina o i pannelli a base di magnesio rappresentano scelte pratiche e affidabili.

• Officine di assemblaggio di componenti elettronici generali: pannelli per camere bianche in lana di roccia realizzati a macchina
• Officine ad alta pulizia: pannelli per camere bianche a base di magnesio
• Ambienti umidi: Pannelli per camere bianche in poliuretano
• Aree che richiedono modifiche frequenti: Pannelli a nido d'ape in alluminio
• Aree sensibili alle scariche elettrostatiche: Pannelli con trattamento superficiale antistatico

Perché la selezione dei pannelli è importante nelle camere bianche elettroniche

I pannelli per camere bianche non sono solo materiali per pareti e soffitti. Influiscono direttamente sulla pulizia dell'aria, sulle prestazioni di tenuta e sulla stabilità a lungo termine dell'officina. La produzione elettronica è altamente sensibile alle particelle di polvere, alle fluttuazioni di umidità e all'elettricità statica, pertanto una scelta inadeguata del pannello può ridurre la resa del prodotto.

• Le perdite d'aria attraverso i giunti riducono i livelli di pulizia
• La deformazione dell'umidità influisce sulla sigillatura di porte e finestre
• La generazione di polvere contamina i componenti sensibili
• L'accumulo di elettricità statica può danneggiare i dispositivi elettronici
• La manutenzione frequente aumenta il rischio di tempi di inattività

Confronto dei tipi comuni di pannelli per camere bianche

Scegli Pannelli per Tipo di officina

Laboratorio di produzione SMT

I pannelli in lana di roccia o a base di magnesio sono consigliati per una struttura stabile e resistenza al fuoco in ambienti densi di apparecchiature.

Laboratorio di assemblaggio di precisione

I pannelli a base di magnesio con una migliore planarità aiutano a migliorare le prestazioni di tenuta.

Fabbrica di elettronica per clima umido

I pannelli in poliuretano sono adatti grazie alla maggiore resistenza all'umidità e alle prestazioni di isolamento.

Aree di ricerca e sviluppo e test

I pannelli a nido d'ape in alluminio sono ideali per le aree che richiedono futuri adeguamenti del layout.

Fattori chiave da verificare prima dell'acquisto

1. Spessore della lamiera d'acciaio: scegli specifiche strutturalmente stabili.
2. Densità del nucleo: una densità maggiore spesso significa una migliore resistenza alla deformazione.
3. Classificazione al fuoco: dare priorità ai gradi di resistenza al fuoco più elevati.
4. Tenuta all'aria: la qualità della sigillatura dei giunti influisce direttamente sulla pulizia.
5. Finitura superficiale: selezionare in base alle esigenze di antistatica o di resistenza alla corrosione.

Come bilanciare budget e prestazioni a lungo termine

Un approccio pratico è pannelli premium per zone critiche e pannelli standard per aree di supporto .

• Zone di produzione principali: Pannelli ad alta stabilità
• Corridoi e magazzini: Pannelli standard per camere bianche
• Spazi di servizio: materiali di base dell'involucro

La qualità dell'installazione determina i risultati finali

Anche i materiali eccellenti dei pannelli non possono funzionare bene se la qualità dell'installazione è scarsa. Controllare attentamente quanto segue:

• Giunzioni dei pannelli uniformi e sigillate
• Transizioni angolari fluide
• Collegamenti sigillati del soffitto e dell'uscita dell'aria
• Installazione a filo muro di porte e pannelli a parete
• Aperture di accesso per la manutenzione ragionevoli

Conclusionee

Quando si sceglie pannelli per un sistema elettronico per camere bianche senza polvere, dare la priorità pulizia stabilità > sicurezza > durabilità > comodità di manutenzione . Per la maggior parte delle fabbriche di elettronica, i pannelli in lana di roccia e a base di magnesio sono scelte tradizionali affidabili, mentre i pannelli a nido d’ape in poliuretano e alluminio sono migliori per ambienti umidi o ad uso flessibile.

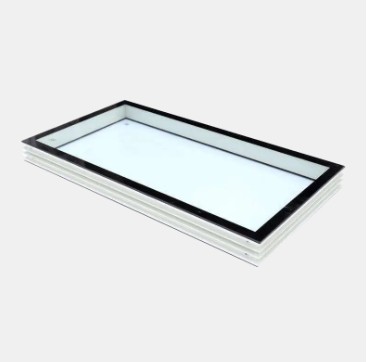

Che è più pratico nelle officine con scarsa pulizia: Pannelli per camere bianche or Finestre per camere bianche ?

Nelle officine con scarsa pulizia (come Classe ISO 8, Classe ISO 9 o aree generali di produzione controllata ), se è possibile dare priorità a una sola opzione, I pannelli per camere bianche sono generalmente più pratici delle finestre per camere bianche . Questo perché i pannelli coprono un’area più ampia e determinano direttamente la tenuta delle pareti, l’efficienza della pulizia, la durata e la stabilità ambientale.

Anche le finestre per camere bianche sono utili, ma nelle camere bianche di livello inferiore forniscono principalmente illuminazione, visibilità e separazione locale. Solitamente rappresentano un aggiornamento gestionale, mentre i pannelli rappresentano la struttura essenziale dell'armadio.

• Budget limitato: dare priorità ai pannelli per camere bianche
• Hai bisogno di visibilità: aggiungi finestre per camere bianche
• Nuova costruzione: progettare insieme pannelli e finestre

Perché le officine con scarsa pulizia dovrebbero dare la priorità ai pannelli per camere bianche

Sebbene le officine con un basso livello di pulizia abbiano standard inferiori rispetto alle camere bianche avanzate, richiedono comunque il controllo della polvere, la resistenza all’umidità e la gestione della contaminazione. Essendo il materiale principale delle pareti e del soffitto, i pannelli per camere bianche hanno un impatto più diretto sull'ambiente.

• Di solito copre più dell'80% delle superfici dell'involucro
• Le superfici lisce semplificano la pulizia e la sanificazione
• I giunti sigillati riducono le infiltrazioni di polvere esterna
• L'isolamento termico e acustico migliora la stabilità dell'officina
• Manutenzione più rapida e sostituzione più semplice

Il valore pratico delle finestre per camere bianche

Le finestre delle camere bianche non sono irrilevanti. Nelle camere bianche di livello inferiore migliorano principalmente la gestione visiva e il comfort lavorativo. Sono ideali dove è necessaria l'osservazione, la luce del giorno o la supervisione.

• Monitora la produzione senza entrare nella stanza
• Migliorare le condizioni di illuminazione naturale
• Adatto per l'imballaggio, l'ispezione e le zone cuscinetto
• Supporta la suddivisione in zone e la supervisione del flusso di lavoro

Confronto pratico: Pannelli vs Windows

Workshop più adatti a dare priorità ai panel

Aree di lavorazione alimentare

Le pareti richiedono lavaggi frequenti, per cui la resistenza alle macchie e alla corrosione è più importante.

Laboratori di confezionamento

Il controllo della polvere e la pulizia rendono i pannelli la priorità migliore.

Zone di stoccaggio e buffer

I sistemi a parete durevoli sono solitamente la soluzione più pratica.

Quando Finestre per camere bianche Vale la pena dare priorità

Aree di ispezione e monitoraggio

I gestori possono osservare le operazioni senza entrare nella stanza.

Zone ad alto traffico

La visibilità può ridurre le aperture inutili delle porte.

Laboratori poco illuminati

Le finestre migliorano la luce naturale e il comfort dei dipendenti.

Configurazione consigliata per officine con scarsa pulizia

Per la maggior parte delle aree di produzione a basso livello di pulizia, una soluzione pratica è pannelli first, windows second :

• Utilizzare pannelli per camere bianche per pareti e soffitti principali
• Installare finestre fisse nei punti di osservazione chiave
• Ridurre le aperture non necessarie per una migliore tenuta
• Aggiungi altre finestre in seguito, se necessario

Conclusionee

Nelle officine con livelli di pulizia ridotti, i pannelli per camere bianche sono generalmente più pratici delle finestre per camere bianche perché determinano prestazioni di tenuta di base, durata, efficienza di pulizia e stabilità ambientale . Le finestre delle camere bianche sono utilizzate al meglio come supplemento per la gestione e la visibilità. Per praticità a lungo termine, dai prima la priorità ai pannelli, quindi aggiungi le finestre secondo necessità.
