Cos'è una struttura in acciaio?

Come selezionare il diritto Arcarecci in acciaio a foma di C Specifiche basate sui requisiti di carico dell'edificio

Il principio principale nella scelta delle specifiche degli arcarecci in acciaio a forma di C per la progettazione della struttura in acciaio è quello di garantire che il rapporto tra l'altezza della sezione (H) e la campata sia tipicamente compreso tra 1/35 e 1/50, mentre il modulo della sezione deve resistere al momento flettente massimo. Per gli impianti industriali con luce standard di 6 metri le specifiche preferite sono solitamente C180×60×20×2,5 oppure C200×70×20×3,0. Le specifiche specifiche devono essere determinate sulla base di calcoli precisi di carichi permanenti, carichi accidentali e carichi ambientali (vento e neve).

Impatti specifici dei principali tipi di carico sulla selezione

Essendo componenti in acciaio a parete sottile formati a freddo, gli arcarecci in acciaio a forma di C hanno un elevato rapporto resistenza/peso, ma la loro risposta ai diversi tipi di carico varia in modo significativo:

Carichi propri e peso proprio del sistema di copertura

I carichi permanenti includono il peso delle lamiere di acciaio rivestite di colore o dei pannelli sandwich. Ad esempio, l'utilizzo di un pannello sandwich in lana di vetro di 75 mm di spessore aumenta il peso proprio di circa 12-15 kg per metro quadrato. Se sul tetto è installato un sistema fotovoltaico, lo spessore della parete dell'arcareccio deve essere aumentato da 2,0 mm a 2,5 mm o più in base al carico aggiuntivo di 15-20 kg/m².

Carichi ambientali climatici (vento e neve)

Nelle aree con carichi di neve pesanti, gli arcarecci devono possedere un'estrema resistenza alla compressione. Nelle zone costiere con forti venti, l'aspirazione del vento può far sì che la flangia inferiore dell'arcareccio perda stabilità sotto pressione. Pertanto, si consiglia di scegliere specifiche con una larghezza della flangia (B) non inferiore a 60 mm in aree ad alta pressione del vento per migliorare la rigidità torsionale.

Riferimento per Comune Arcarecci in acciaio a foma di C Specifiche e portate di carico

Per bilanciare sicurezza ed economia dei materiali, di seguito sono riportate raccomandazioni per la selezione industriale basate su condizioni di carico convenzionali:

Suggerimenti pratici per la selezione per migliorare la sicurezza strutturale

Nel determinare le specifiche, oltre alle dimensioni fisiche, è necessario osservare i seguenti punti tecnici:

• Applicare rigorosamente i limiti di deflessione: La deflessione degli arcarecci del tetto in combinazioni a pieno carico non deve superare L/150. Ad esempio, la deflessione verso il basso di un arcareccio con campata di 6 metri deve essere controllata entro 40 mm; in caso contrario, la sezione deve essere aumentata.
• Ottimizzazione della resistenza del materiale: Per progetti con carichi più elevati, l'adozione dell'acciaio di qualità Q355 invece del tradizionale Q235 può migliorare significativamente la capacità di carico pur mantenendo specifiche più piccole, riducendo efficacemente il peso proprio della struttura principale.
• Considerazioni sulla resistenza alla corrosione: Sebbene gli arcarecci in acciaio a forma di C abbiano una buona resistenza alla corrosione, in ambienti acidi o costieri, dovrebbero essere selezionate specifiche con uno strato zincato non inferiore a 275 g/m² per evitare una diminuzione della capacità portante dovuta alla corrosione del materiale.

Che ha migliori prestazioni di isolamento termico: Lamiere profilate in acciaio rivestite di colore or Pannelli sandwich in acciaio colorato ?

La conclusione chiara è questa Pannelli sandwich in acciaio colorato offer significantly superior thermal insulation performance rispetto alle lamiere profilate in acciaio rivestite di colore. Mentre una lamiera profilata monostrato funge principalmente da barriera meteorologica con una resistenza termica trascurabile, un pannello sandwich utilizza uno strato isolante centrale che crea un robusto taglio termico. Nelle applicazioni industriali pratiche, il passaggio ai pannelli sandwich può comportare una riduzione della temperatura interna di Da 10°C a 15°C durante i mesi estivi di punta .

Differenze strutturali principali e resistenza termica

Il divario nelle prestazioni di isolamento è il risultato diretto della composizione in sezione trasversale di questi due materiali:

Lamiere profilate in acciaio rivestite a colori monostrato

Lamiere profilate come la YX25-210-840 sono realizzati in acciaio ad alta conduttività. Senza un nucleo integrato, il calore proveniente dalla radiazione solare viene trasferito quasi istantaneamente all'interno dell'edificio. Questi sono ideali per magazzini o capannoni non riscaldati dove la regolazione termica non è una priorità .

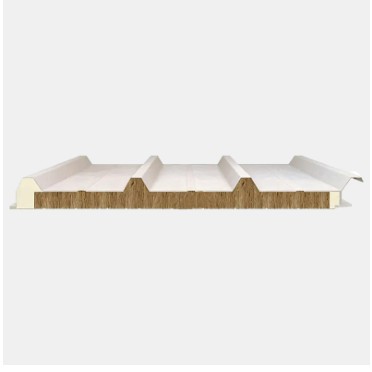

Pannelli sandwich in acciaio a colori compositi

Questi pannelli sono costituiti da due pelli di acciaio che uniscono un nucleo di poliuretano (PU), lana di roccia o EPS. Questa struttura a "sandwich" blocca efficacemente il trasferimento di calore conduttivo. A Pannello integrato in poliuretano , ad esempio, fornisce la massima efficienza termica disponibile nelle moderne costruzioni industriali.

Dati tecnici: confronto della conducibilità termica

I seguenti dati illustrano la conduttività termica (λ) di vari materiali. I valori più bassi rappresentano migliori proprietà di isolamento:

Linee guida per l'applicazione strategica

Nella scelta tra questi materiali, considerare i requisiti funzionali specifici del progetto:

• Strutture climatizzate: Per la conservazione a freddo o la lavorazione degli alimenti, Pannello integrato in poliuretanos sono essenziali per mantenere rigorosi differenziali di temperatura.
• Sicurezza antincendio industriale: Dove la resistenza al fuoco è fondamentale quanto l’isolamento, Pannelli sandwich in lana di roccia sono la scelta ottimale, offrendo protezione antincendio di grado A.
• Rifugi economici: Lamiere profilate come la YX35-125-750 sono convenienti per strutture all'aperto o edifici agricoli dove il clima interno non è gestito.

Valore Aggiunto di Sistemi di pannelli sandwich

Oltre alla regolazione del calore, i pannelli sandwich offrono numerosi vantaggi tecnici rispetto ai fogli monostrato:

• Smorzamento acustico: Il materiale centrale assorbe in modo significativo il rumore dell'impatto causato dalla pioggia e dal vento.
• Resistenza strutturale: La rigidità composita consente campate aumentate tra gli arcarecci in acciaio a forma di C , riducendo l’utilizzo complessivo dell’acciaio strutturale.
• Controllo della condensazione: L'isolamento continuo previene l'accumulo di umidità interna (sudorazione), proteggendo l'inventario e gli impianti interni.

Analisi dei vantaggi principali: perché i grattacieli preferiscono la pavimentazione in acciaio

La pavimentazione in acciaio non è semplicemente un modello per la fase di costruzione; svolge un ruolo fondamentale durante l’intero ciclo di vita dell’edificio:

Prestazioni strutturali e sicurezza

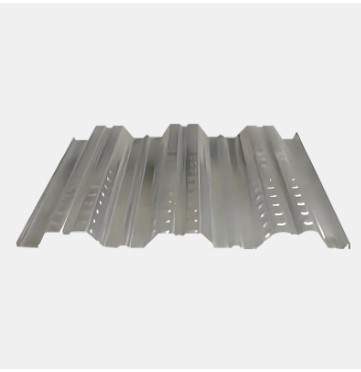

Decking in acciaio (come il YX75-293-880 modello pesante e ad alta resistenza ) migliora notevolmente la rigidità laterale del solaio grazie alla sua forma ondulata. Negli edifici a molti piani, questa struttura composita della lastra migliora efficacemente la ridondanza sismica e fornisce una solida piattaforma di lavoro subito dopo la posa, garantendo la sicurezza dei lavoratori ad alta quota.

Riduzione significativa del peso proprio strutturale

Il peso proprio di ogni piano di un grattacielo esercita una pressione enorme sulle fondamenta. L'utilizzo della pavimentazione in acciaio consente di ridurre lo spessore della soletta in calcestruzzo, alleggerendo notevolmente il peso del pavimento . Ciò consente ai progettisti di ridurre le dimensioni della sezione trasversale delle travi e delle colonne del telaio principale, ottenendo un migliore utilizzo dello spazio architettonico.

Confronto approfondito dei parametri tecnici

La tabella seguente illustra chiaramente le differenze prestazionali tra le due soluzioni in un ambiente a molti piani:

Raccomandazioni applicative per modelli tipici

In base ai diversi requisiti di carico e campata negli edifici a molti piani, si consigliano i seguenti modelli professionali:

• YX 51-253-760 Tipo portante con nervatura alta: Adatto per edifici adibiti ad uffici di grandi dimensioni, offre un'eccellente rigidità complessiva della soletta.
• Tipo composito leggero YX 35-125-750: Adatto a scenari con carichi leggeri come gli edifici residenziali, offre un'efficienza di installazione estremamente elevata.
• YX 51-304-914 Tipo portante allargato: Adatto per la posa di pavimenti di grandi dimensioni, riducendo le giunture sovrapposte e migliorando la tenuta all'aria.

Conclusione e consiglio di esperti

Considerando le prestazioni meccaniche, la velocità di costruzione e i costi complessivi, rivestimento del pavimento in acciaio è senza dubbio la scelta migliore per la costruzione di piani di edifici a molti piani . Durante l'implementazione, si consiglia di lavorare in collaborazione con Sistemi di arcarecci in acciaio a forma di C per la progettazione di pareti e supporti ausiliari per garantire una trasmissione della forza più stabile e affidabile per l'intero sistema di struttura in acciaio.

Come selezionare un adatto Sistemi di strutture in acciaio in base alla portata e al carico?

La scelta del giusto sistema di struttura in acciaio deve seguire il principio di base: "Sistemi reticolari/tralicci per campate di grandi dimensioni, sistemi compositi/per carichi pesanti per carichi elevati e telai a portale per campate da piccole a medie." Abbinando accuratamente i requisiti di campata e carico, è possibile massimizzare la riduzione del consumo di acciaio e abbreviare i cicli di costruzione garantendo al tempo stesso la sicurezza strutturale. Tipicamente, per impianti industriali standard con una portata di 18-36 metri , il sistema a portale rappresenta l'equilibrio ottimale tra economia e stabilità.

Raccomandazioni per la selezione del sistema in base agli intervalli di intervallo

La campata determina direttamente le dimensioni della sezione dei componenti e gli standard di controllo della deflessione. Di seguito sono riportati i riferimenti di selezione tipici per diversi intervalli di portata:

Campata piccola e media (12 m - 24 m)

In questo intervallo, a Sistema di telaio a portale è raccomandato. Questo sistema utilizza acciaio a forma di H a rete solida come telaio rigido principale, supportato da Arcarecci in acciaio a forma di C come sistema di supporto secondario. Gli arcarecci in acciaio a forma di C sono caratterizzati da proprietà meccaniche sezionali stabili, leggerezza e un elevato rapporto resistenza/peso, trasferendo efficacemente i carichi del rivestimento alla struttura primaria.

Ampia campata (24 m - 48 m)

Quando la campata supera i 30 metri, il peso proprio dei componenti a rete piena aumenta rapidamente. In tali casi, Strutture reticolari in tubi d'acciaio o Space Frame sono suggeriti. Questi sistemi migliorano notevolmente l'utilizzo del materiale attraverso la compressione e la conversione della tensione tra i membri, rendendoli adatti per stadi, hangar per aerei e centri logistici industriali di grandi dimensioni.

L'impatto specifico delle condizioni di carico sulla selezione dei componenti

I carichi includono carichi permanenti e carichi mobili come neve, vento e carichi di gru:

• Carichi industriali pesanti: Se il tetto deve supportare attrezzature di grandi dimensioni o operazioni ad alta intensità, scegli Tetti portanti con nervature profonde (ad esempio, YX50-410-820) o lamiere profilate ad alta resistenza per aumentare la capacità di carico locale.
• Carichi dinamici (gru): Per gli impianti con gru pesanti è necessario utilizzare la struttura principale travi ad H saldate o colonne a traliccio , abbinato a pianali in acciaio ad alta resistenza per impieghi gravosi come il YX 75-293-880 per gestire frequenti impatti dinamici.
• Carichi di protezione ambientale: Nelle aree ad alta pressione del vento, il sistema di supporto secondario, come ad esempio Arcarecci in acciaio a forma di C , dovrebbero essere disposti più densamente per garantire prestazioni meccaniche stabili.

Tabella di corrispondenza di campata, carico e componenti strutturali

La tabella seguente riassume i requisiti per i componenti della struttura in acciaio in base a varie combinazioni di campata e carico:

Strategie pratiche per l'ottimizzazione della selezione

Nell'ingegneria vera e propria, concentrarsi su questi dettagli per ottimizzare ulteriormente il sistema:

• Integrazione dell'involucro edilizio: Selezione Pannelli integrati in poliuretano (PU). può soddisfare contemporaneamente requisiti di isolamento e leggerezza, riducendo il carico strutturale causato dal peso del sistema di involucro.
• Coordinamento del sistema a pavimento: Per strutture a molti piani o a più piani, dai la priorità ai solai compositi come il YX32-130-780 per formare una struttura portante composita stabile.
• Consistenza del materiale: Garantire la corrispondenza dei parametri meccanici tra Arcarecci in acciaio a forma di C , lamiere profilate rivestite in colore , e pannelli sandwich migliora significativamente la vita utile dell'edificio e l'efficienza della manutenzione.
